Nakamura-tome Multi-Tasking Machine with ATC NTRX-300 скачать в хорошем качестве

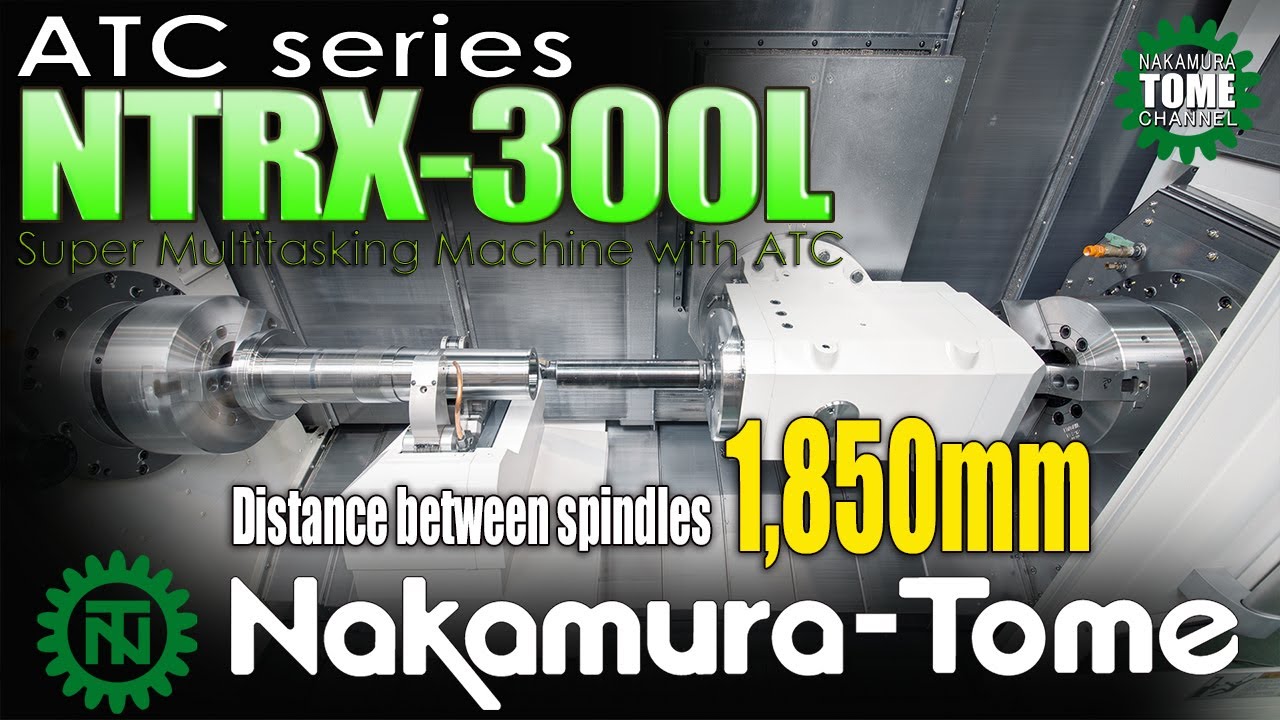

Nakamura-tome Multi-Tasking Machine with ATC NTRX-300

主軸が向かいあった対向２スピンドル構造を基本にATC装置を搭載した工具軸を持つATC型複合加工機です。各構造物の真下にスライド、ベッドを配置、芯高を低く設計し重心位置を下げる事で剛性を高めました。 主軸中心から下方向のX軸ストロークを長くし主軸を中心にX,Y座標で250mm角の移動範囲を持つ為主軸を回転して位置決めを行わなくてもX軸とY軸で位置決めが可能となり加工精度が向上します。 ATC装置の搭載本数は40本で60本80本と120本も選択できます。サブスピンドル仕様又はテールストック仕様のいずれかを選択出来ます。 誰でも簡単に、早く、精度良くを目指し開発した最新の制御装置NT-Smart Xを標準装備します。新たにIoTソフトウエア『NT Smart Sign』とAI搭載型熱変位補正システム『NT サーモナビゲーターAI』が搭載されました。 主な仕様は 主軸端面間距離：1､350mm（R主軸仕様）、1､225mm（テールストック仕様） バー能力：Φ65mm（op.Φ71mm､80mm､Φ90mm-Lのみ） 最大加工径：640mm、最大加工長さ：1,100mm、チャックサイズ：12インチ、 主軸回転速度：4,500回転（Φ65mm）, 3､500回転（Φ71mm､Φ80mm） , 2､500回転（Φ90mm）、Y軸ストローク：±125mm、主軸電動機：15/11kW （op.22/18.5kW）､22/18.5kW（Φ80mm,Φ90mm）回転工具電動機：22/15kW,8.000回転,（op. 12.000回転） #tomemachine#nakamura multitasking machines#複合加工機中村留 #Machinetool#Nakamuratome#nakamura machine#nakamura machine tools#nakamura machine japan#nakamura cnc machine#Nakamura#Nakamuramachine#Nakamuraproduct#Nakamura multitasking machine#Multitaskingmachine#Multi-Tasking Machine with ATC#Nakamuratome channel#中村留#中村留精密工業#工作機械#NC旋盤#Lathe#CNC lathe#ATC machine#NTRX300 #ATC#Millinghead#multiaxis
