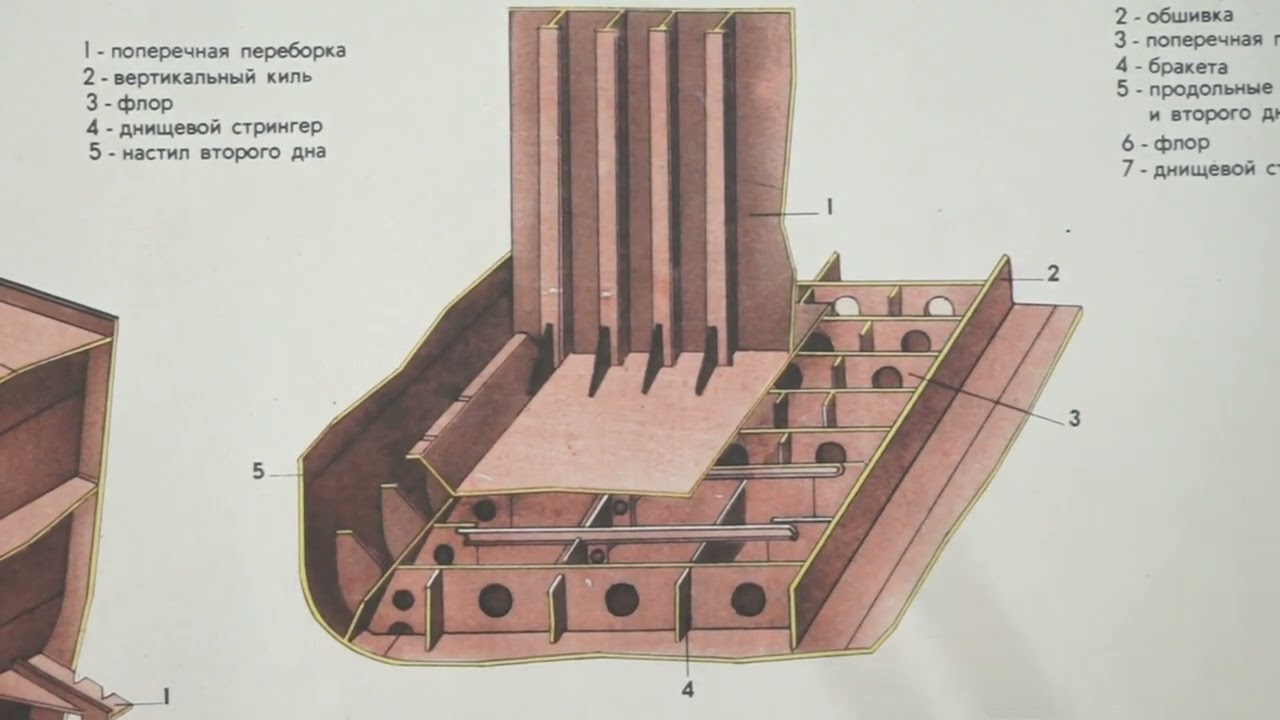

Палуба бака, изучаем устройство морского судна

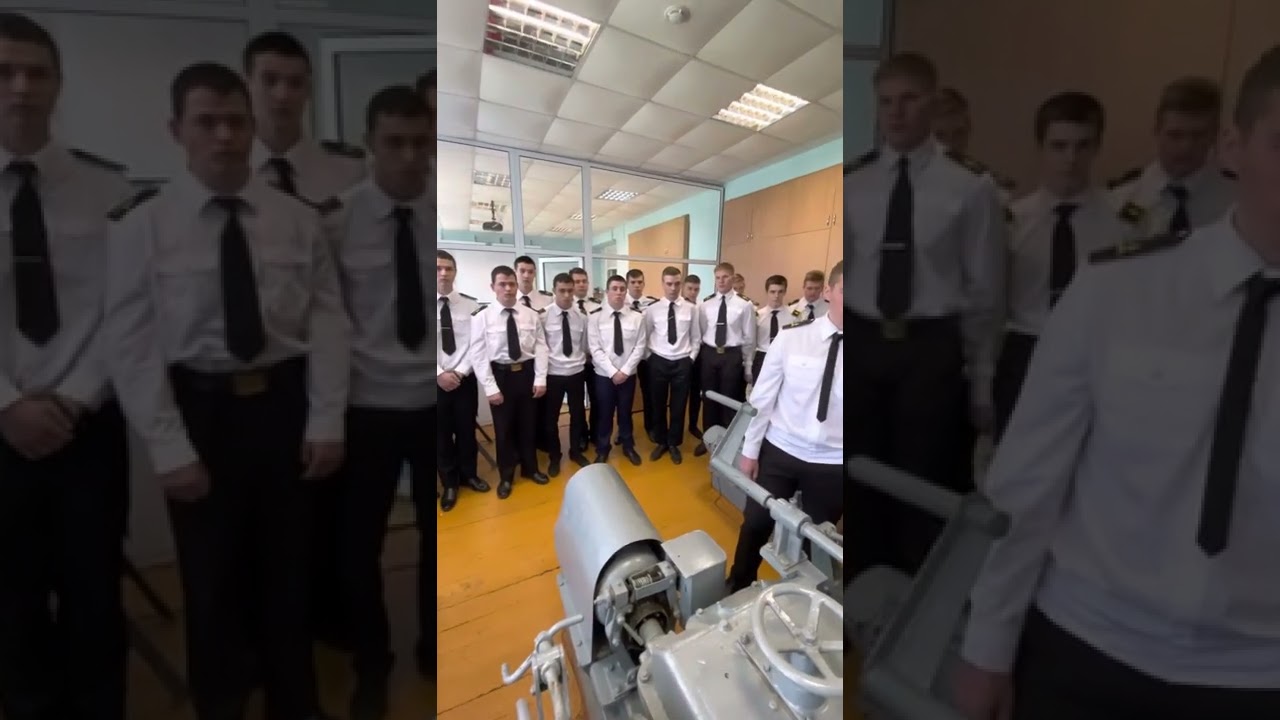

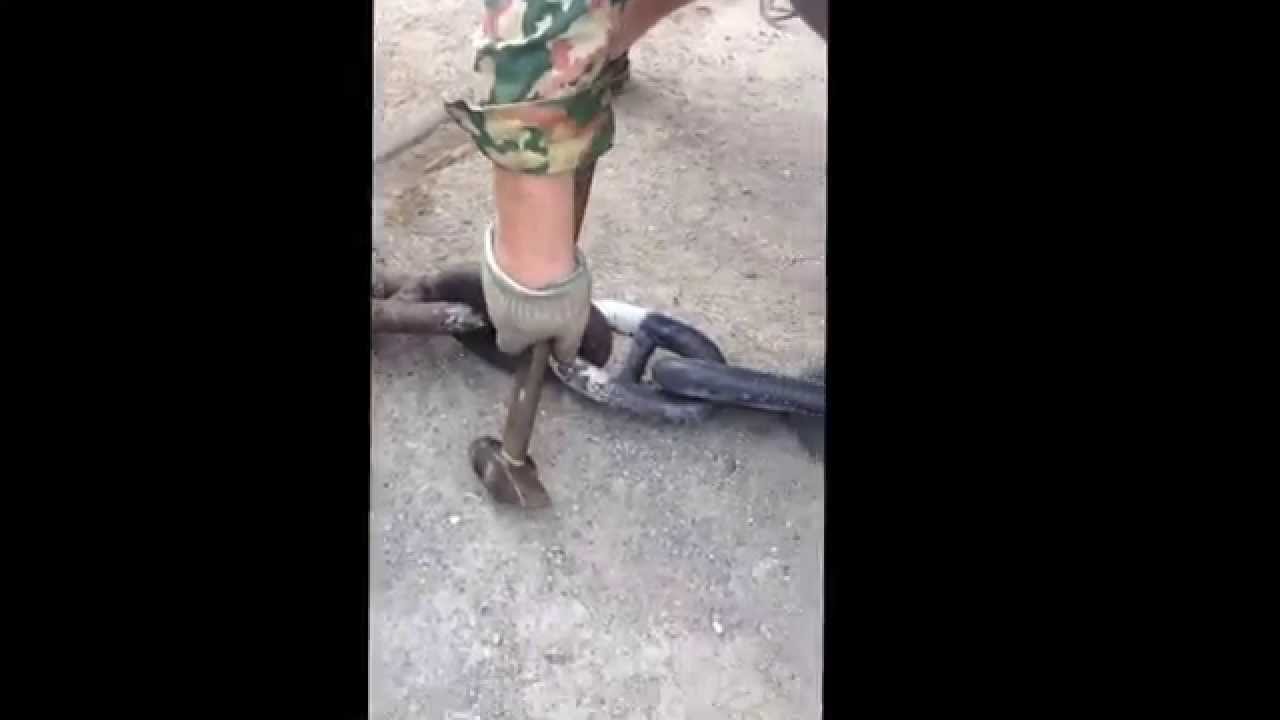

Якорное устройство служит для постановки судна на якорь, обеспечения надежной стоянки судна на открытой воде и для снятия его с якоря. Основное якорное устройство размещается в носовой части открытой палубы и состоит из элементов: 1 — становой якорь; 2 — якорная скоба; 3 — вертлюг; 4 — якорная цепь; 5— бортовой клюз; 6 — якорная труба; 7 — палубный клюз; 8 — цепной стопор; 9 — зажимной стопор; 10 —брашпиль (шпиль); 11 — цепная труба; 12 — цепной ящик; 13 — жвака-галс. Якоря обеспечивают прочную связь судна с грунтом дна и создают удерживающую силу, противодействующую внешним силам, стремящимся сдвинуть судно с места. Коренной конец якорной цепи, противоположный якорю, крепится к корпусу специальным устройством — жвака-галсом, с откидным приспособлением — глаголь-гаком, позволяющим в случае экстренной надобности быстро отдать конец якорной цепи. При подъеме цепи из воды она сходит в специально оборудованное помещение, называемое цепным ящиком, где и хранится. Якорные клюзы — бортовые и палубные — служат подушками, уменьшающими трение при сходе или подъеме якорной цепи, и, кроме того, бортовые клюзы являются нишами, в которые заподлицо убирается голова и лапы якоря. Для надежного крепления якорной цепи на якорной стоянке предназначены стопоры, которые принимают на себя динамические рывки якорной цепи, а также служат для закрепления якорных цепей на палубе при поднятых якорях. Стопоры бывают кулачковыми, цепными, винтовыми и эксцентриковыми. Якорные машины служат для подъема якорной цепи и якоря из воды. Подъем цепи осуществляется звездочкой, представляющей собой диск, вращающийся с валом машины от электрического привода. Звездочка имеет гнезда, соответствующие форме и размеру звена цепи. В эти гнезда входит звено, и при вращении звездочки цепь выбирается. Якорные машины могут быть двух систем, различающихся конструктивным положением вала, на котором закреплена звездочка. У шпиля ось вала расположена вертикально, и звездочка вращается в плоскости палубы. Конструктивно шпиль выполняется так, что привод, вращающий вал, располагается под палубой, на палубе остается только звездочка и выше ее — барабан-турачка для намотки тросов при их выбирании. У брашпиля ось вала — горизонтальная, и звездочка вращается в плоскости, перпендикулярной палубе. Вся конструкция брашпиля и приводная машина расположены на палубе и занимают на ней много места.
