Cuadro eléctrico, montaje

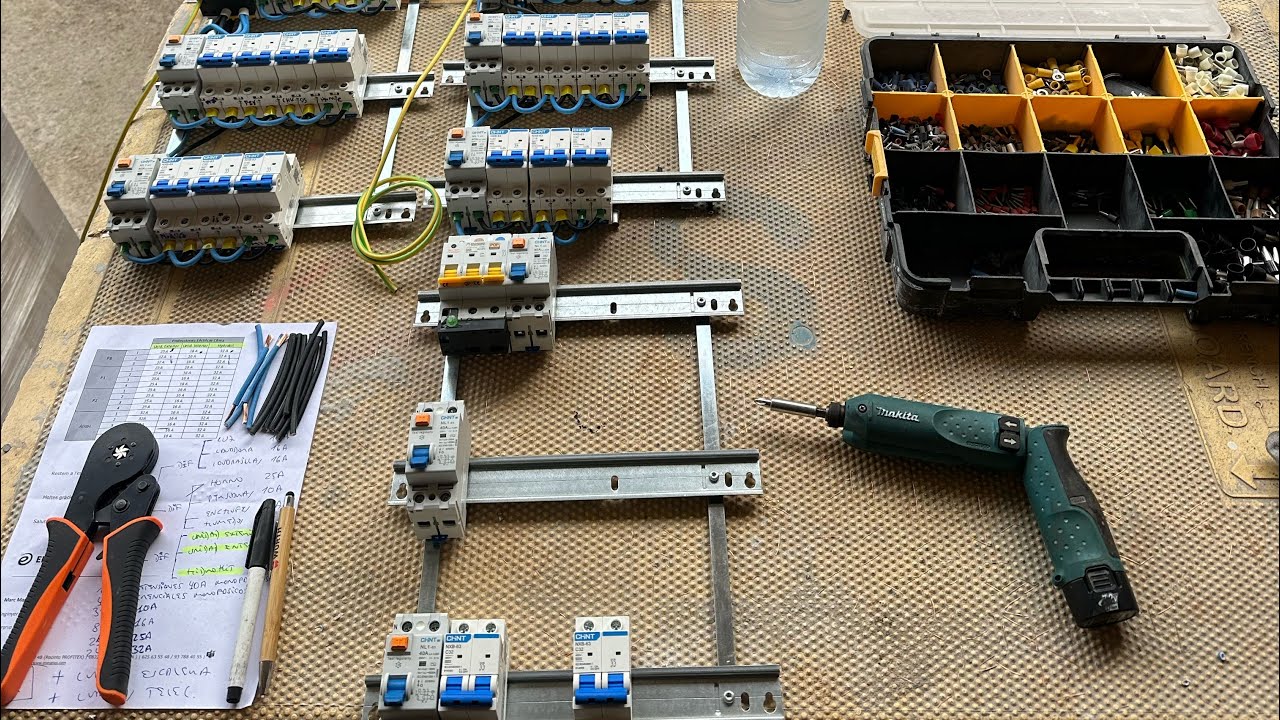

Hola a tod@s. LES MOSTRAMOS EL LABORIOSO TRABAJO QUE CONLLEVA CAMBIAR UN CUADRO ELÉCTRICO Y VOLVERLO A MONTAR, E INTENTANDO APLICAR LA NORMATIVA. El cuadro antiguo tenía un diferencial 4 polos, un térmico 3X10, uno 2X10 y 11 unipolares de 10A (La línea está protegido por un corte de 4X20A en el cuadro principal) Y ahora al aumentar el espacio, (42 elementos), llevará: Un corte general de 4X20 (además del que protege en el cuadro principal de 4X20) Un repartidor 100A Un diferencial 4 polos, Un térmico 3X10, Un térmico 2X10 3 diferenciales 2X25 1 térmico 2x16 14 Térmicos bipolares, (un sólo elemento) Son cuadros secundarios, de alumbrado, de poco consumo, pero que voy actualizando poco a poco. En este vídeo toca el cableado, puentes y montaje de elementos eléctricos que lo componen, en otro anterior utilice cable de 6 mm. Y en este utilizaré ADEMÁS DEL CABLE 6 mm, los peines que son otra opción, y que realmente facilita el montaje. Los peines son unipolares y aguantan hasta 63 A También debido al espacio, utilizaré térmicos bipolares, pero que ocupan un solo hueco o elemento. A veces, si tenemos un cuadro que se ha quedado pequeño, porque en su día la normativa así lo permitía, no nos quedará más remedio que aumentar la capacidad, e intentar en lo posible actualizarlo a la nueva normativa. Las causas más comunes ante un cuadro que se queda sin espacio por una instalación ajustada, y que debemos cambiar,...: Alguna vería puntual. Aumento de elementos. Conectar líneas nuevas Cambio de elementos de corte unipolar por corte omnipolar Actualizar a normativa, etc Espero le sirva a alguien Saludos, Ángel -------------------------------- Espero que os guste, ... Suscríbete Angelatedo: https://goo.gl/6GRxEA Suscríbete Xabipe: https://goo.gl/7pimGG Visita Nuestras Web´s: http://bricolajeyocio.com/
