Teste Relé - Função Sub/Sobrefrequência 81 no Software Ramp!

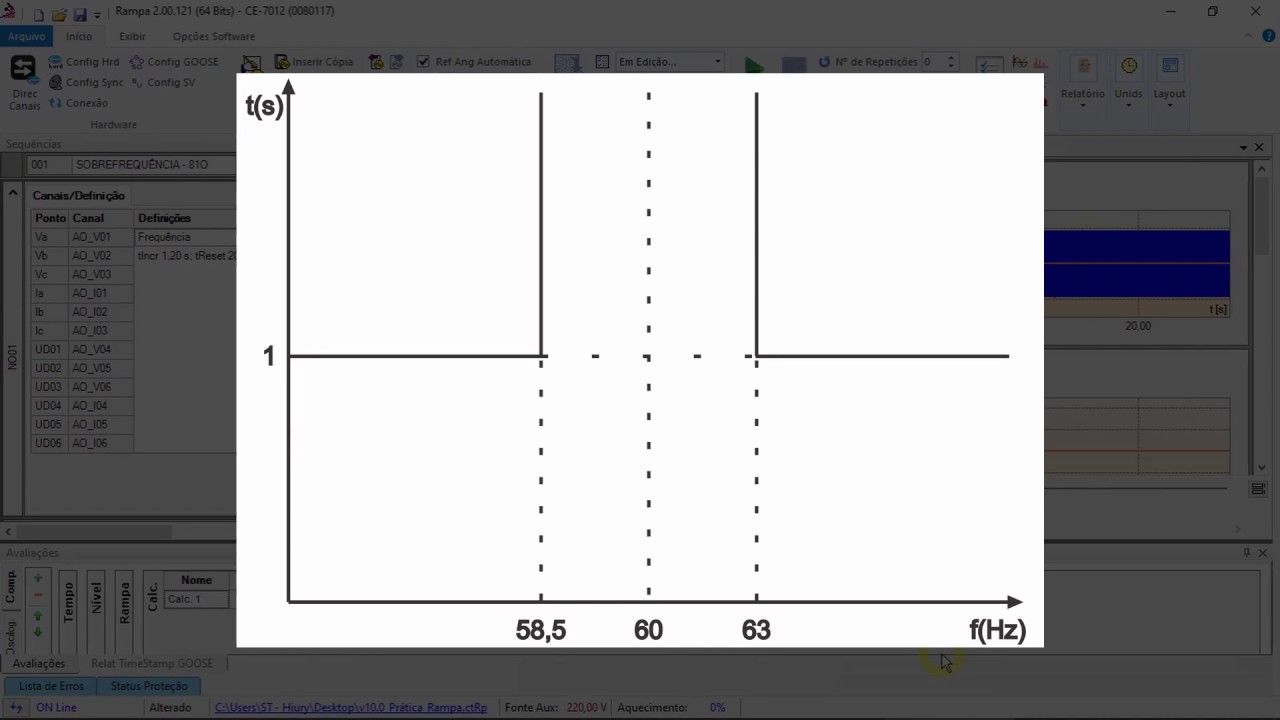

Neste vídeo são apresentados os principais recursos do software Ramp (antigo software Rampa) utilizando uma mala de teste Conprove! Em seguida é realizado um ensaio prático da função de sub e sobrefrequência ANSI 81U/81O em um relé ABB RET670. O teste visa avaliar um elemento de subfrequência e um elemento de sobrefrequência, analisando valores de pickup e tempos de operação. Neste software é possível incrementar ou decrementar valores de: Módulo, Ângulos, Frequências, dF/dt, Componentes Simétricas, entre outros. Ele tem por objetivo reproduzir sinais exclusivamente em rampa de maneira sequencial (número indeterminado de sequências de rampas), com formato (direto ou pulsado) e tempo definidos pelo usuário. Não se trata de um software de parada, portanto toda e qualquer atuação em suas entradas binárias será oscilografada pela ferramenta. O avanço de uma sequência para a outra se dá por tempo ou por lógicas binárias e a partida pode ser feita por GPS ou IRIG-B. O mais importante neste software é o formato de entrada de dados que o usuário pode optar para parametrizar cada rampa, com destaque para rampas de: Módulo, Ângulo, Frequência, Módulo (tensão ou corrente) e Ângulo, Módulo (tensão ou corrente) e Frequência, dF/dt, Componentes Simétricas, Fase-Fase, Potência, Falta, Z-V constante, Z-I constante e Z-SIR constante. Na rampa com formato pulsado, o usuário é capaz de avaliar pickup e tempo de atuação em uma única rampa. Com estes recursos o usuário tem a capacidade de moldar uma sequência de eventos para testes de funções de proteção tais como subfrequência, sobrefrequência, subtensão, sobretensão, dentre outras. Para facilitar as análises, o usuário tem o recurso de inserir as zonas de proteção de distância (com os mesmos recursos do software Distance) e a zonas de sincronismo (com os mesmos recursos do software Synchronism). Outras ferramentas interessantes incluem a visualização de formas de onda, visualização de fasores, trajetórias, harmônicas e sincronoscópio (analise de sincronismo). Conheça mais sobre o software Ramp: https://conprove.com/produto/software... Saiba tudo sobre a plataforma Conprove Test Center (CTC): https://conprove.com/produto/07-ctc-c... Faça parte do nosso grupo do Telegram: https://t.me/joinchat/ibw_xNveZEwwZGYx
