[ KENS ] NXCAM Planar Mill

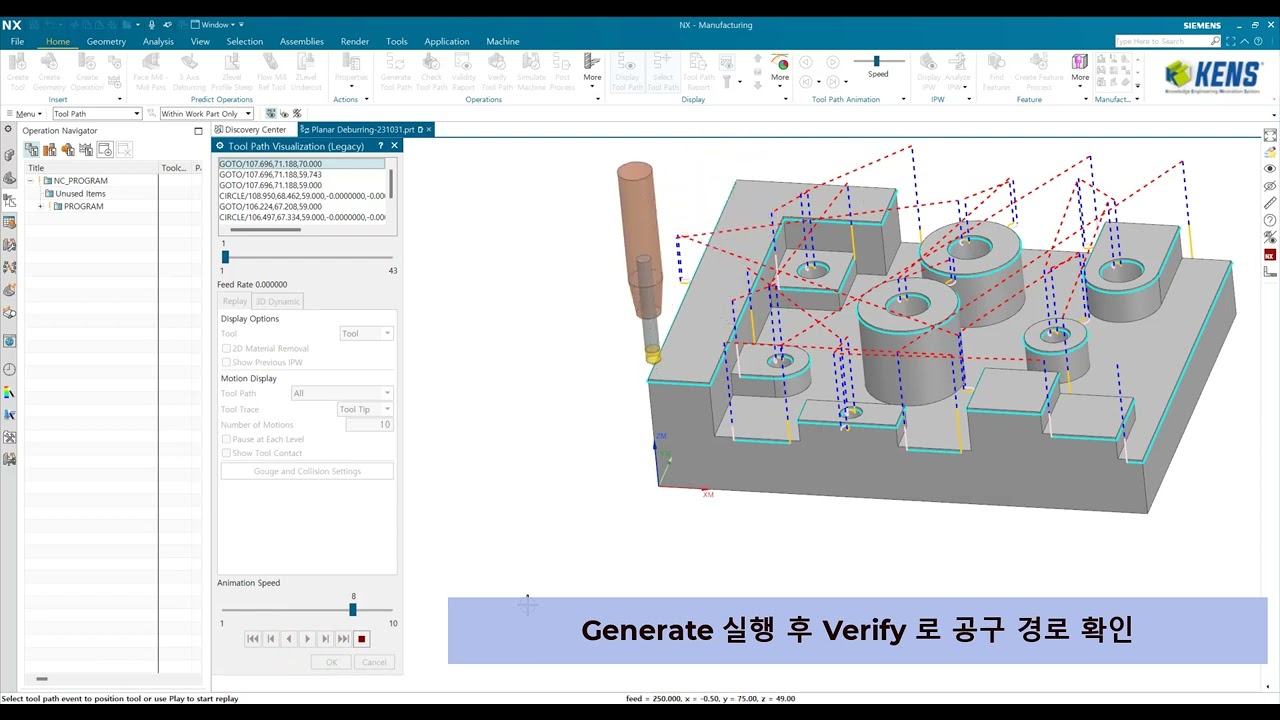

Planar Mill 활용하는 방법을 소개합니다. (Adaptive milling, Follow Part, Profile) 1. Application 항목에서 Manufacturing 선택 2. Create Operation 선택 3. Adaptive Milling 3-1) Type - mill_plnar Type 에서 Planar Mill 선택 후 Program, tool, Geometry, Method 설정 3-2) Main 항목에서 선택된 Tool 확인 후 Specify Part Boundaries (가공 구간), Specify Floor (가공 바닥면), Cut Pattern, Part Stock, Final Floor Stock, Common (1회 가공 깊이) 를 설정 3-3) Generate 실행 후 Verify 로 생성된 공구 경로 확인 4. Follow Part 4-1) Type - mill_plnar Type 에서 Planar Mill 선택 후 Program, tool, Geometry, Method 설정 4-2) Main 항목에서 선택된 Tool 확인 후 Specify Part Boundaries (가공 구간), Specify Floor (가공 바닥면), Cut Pattern, Part Stock, Final Floor Stock, Common (1회 가공 깊이) 를 설정 4-3) Generate 실행 후 Verify 로 생성된 공구 경로 확인 5. Profile 5-1) Type - mill_plnar Type 에서 Planar Mill 선택 후 Program, tool, Geometry, Method 설정 5-2) Main 항목에서 선택된 Tool 확인 후 Specify Part Boundaries (가공 구간), Specify Floor (가공 바닥면), Cut Pattern, Part Stock, Final Floor Stock, Common (1회 가공 깊이) 를 설정 5-3) Generate 실행 후 Verify 로 생성된 공구 경로 확인 [블로그] https://blog.naver.com/PostView.naver... [문의] admin@k-ens.co.kr #nx2206 #켄즈 #KENS #NX #NXCAM #NXstudy #Planar #Adaptive #Follow #Profile
