ANSYS SIwave: Определение областей HFSS в SIwave — Часть I

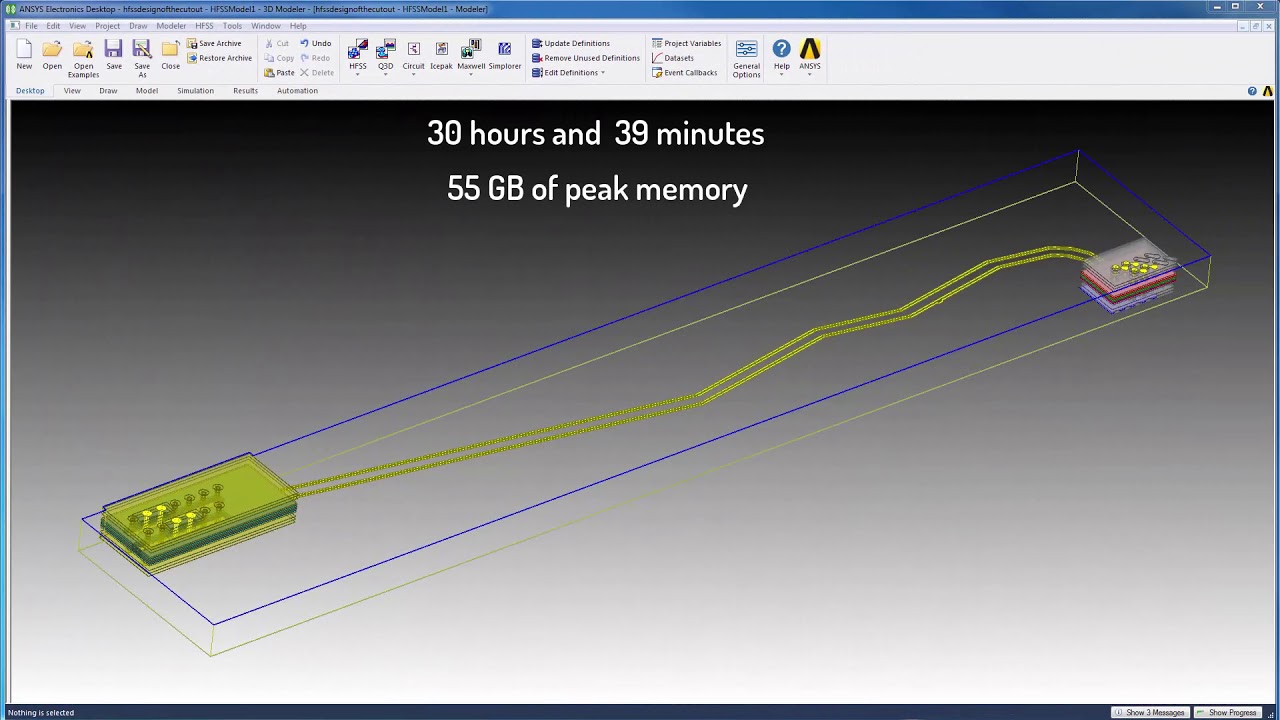

В этом видео показано, как легко определить области HFSS в ANSYS SIwave. Этот гибридный метод решения позволяет получить 3D-полупериодную точность для S-параметров критических цепей на печатной плате. Для демонстрации этой возможности в ANSYS SIwave используется очень большая печатная плата длиной 60 см и шириной 42 см с 20 металлическими слоями. На плате идентифицируются высокоскоростные дифференциальные пары и отображаются границы областей. Все остальные операции выполняются в автоматическом режиме в SIwave, и плата моделируется с областями HFSS и без них. В видео также обсуждаются типичные структуры 3D-областей в электротехнических САПР (ECAD), где этот гибридный метод решения может быть наиболее эффективен. Печатная плата, использованная для анализа в видео, использовалась в соответствии с лицензией Creative Commons ShareAlike Attribution 4.0 International (CC BY 4.0). Оригинальная плата доступна по адресу: http://www.opencompute.org/wiki/Serve...
