Nx siemens quick clearance analysis feature

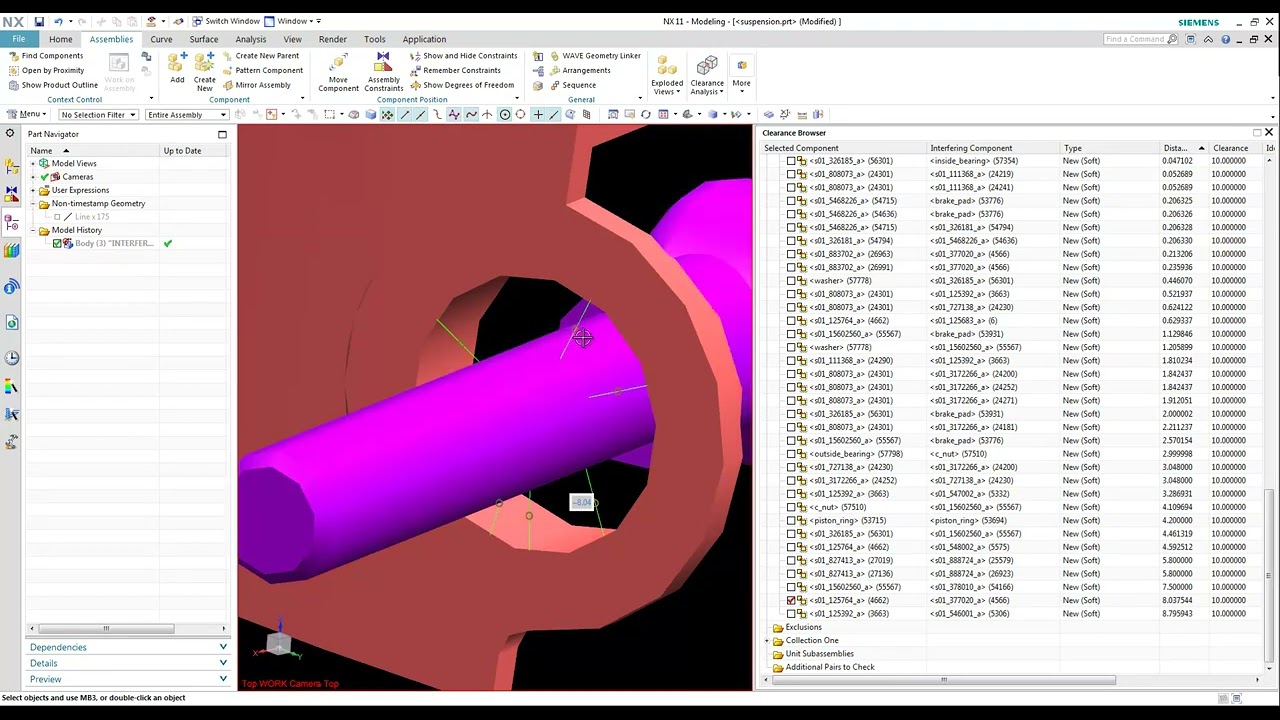

Nx siemens quick clearance analysis feature for CAD assembly clearance Assembly Clearance commands in NX can check selected components of an assembly for possible interferences. You can perform an analysis and display the results in your NX session. You can do many things within Assembly Clearance: Have an overall look at the interferences in your assembly. Isolate an individual interference for a closer look. Modify how the interferences are displayed. Define how to perform further analyses. NX Assembly Clearance reports the following types of interferences: Soft Interference - The minimum distance between the objects is less than or equal to the clearance zone. Objects that are closer than this distance are reported as interference, even if they do not touch. Touching Interference - Objects are touching but do not intersect each other. Hard Interference - Objects intersect each other. Containment Interference - One object is completely contained within another object. ---------------------------------------------------------------------- Функция быстрого зазора Nx siemens для зазора сборки САПР Команды «Разрешение сборки» в NX могут проверять выбранные компоненты сборки на наличие возможных помех. Вы можете выполнить анализ и отобразить результаты в своем сеансе NX. Вы можете сделать много вещей в пределах разрешения на монтаж: Обратите внимание на помехи в вашей сборке. Выделите отдельные помехи для более тщательного изучения. Изменить способ отображения помех. Определите, как выполнить дальнейший анализ. NX Assembly Clearance сообщает о следующих типах помех: Мягкие помехи - минимальное расстояние между объектами меньше или равно зоне очистки. Объекты, которые находятся ближе, чем это расстояние, сообщаются как помехи, даже если они не касаются. Вмешательство касания - объекты соприкасаются, но не пересекаются. Жесткие помехи - объекты пересекаются друг с другом. Вмешательство сдерживания - один объект полностью содержится внутри другого объекта. -------------------------------------------------- -------------------- Nx Siemens Quick Clearance Analysis-Funktion für CAD-Baugruppenfreigabe Befehle zum Freigeben von Baugruppen in NX können ausgewählte Komponenten einer Baugruppe auf mögliche Interferenzen überprüfen. Sie können eine Analyse durchführen und die Ergebnisse in Ihrer NX-Sitzung anzeigen. Innerhalb der Baugruppenfreigabe können Sie viele Dinge tun: Betrachten Sie die Störungen in Ihrer Baugruppe insgesamt. Isolieren Sie eine einzelne Störung für einen genaueren Blick. Ändern Sie, wie die Interferenzen angezeigt werden. Definieren Sie, wie weitere Analysen durchgeführt werden sollen. NX Assembly Clearance meldet die folgenden Arten von Interferenzen: Weiche Interferenz - Der Mindestabstand zwischen den Objekten ist kleiner oder gleich der Freiraumzone. Objekte, die sich näher als dieser Abstand befinden, werden als Interferenz gemeldet, auch wenn sie sich nicht berühren. Interferenz berühren - Objekte berühren sich, kreuzen sich jedoch nicht. Harte Interferenz - Objekte kreuzen sich. Containment Interference - Ein Objekt ist vollständig in einem anderen Objekt enthalten. -------------------------------------------------- -------------------- Fonction d'analyse rapide des jeux Nx Siemens pour le jeu des assemblages CAO Les commandes de suppression d'assemblage dans NX peuvent vérifier les composants sélectionnés d'un assemblage pour détecter d'éventuelles interférences. Vous pouvez effectuer une analyse et afficher les résultats dans votre session NX. Vous pouvez faire beaucoup de choses dans Clearance Assembly: Examinez les interférences dans votre assemblage. Isolez une interférence individuelle pour regarder de plus près. Modifier la façon dont les interférences sont affichées. Définir comment effectuer d'autres analyses. NX Assembly Clearance signale les types d'interférences suivants: Interférence douce - La distance minimale entre les objets est inférieure ou égale à la zone de dégagement. Les objets plus proches que cette distance sont signalés comme des interférences, même s'ils ne se touchent pas. Toucher une interférence - Les objets se touchent mais ne se croisent pas. Interférence dure - Les objets se croisent. Interférence de confinement - Un objet est entièrement contenu dans un autre objet. -------------------------------------------------- --------------------
