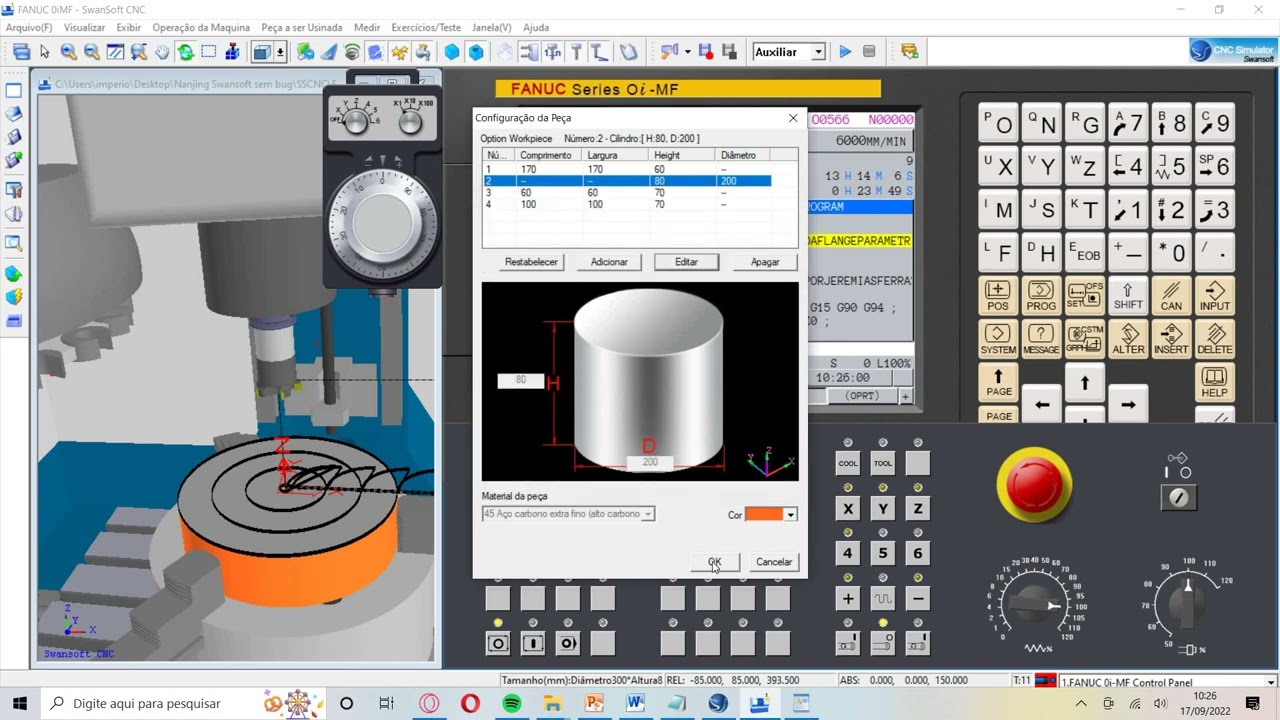

Explicação do programa CNC parametrizado para fresar chanfros.

Programa CNC parametrizado para fresar chanfros exclusivo para trabalhos em ferramentarias ou pequenas empresas de usinagem, explicação com vários exemplos, abaixo segue programa completo para copiar. email: jeremias.ferraz@yahoo.com O0045(FRESAR CHANFRO EXTERNO PARAMETRIZADO) (PROGRAMADO POR JEREMIAS FERRAZ) (PROGRAMA P/ USO DE FRESA TOPO RETO OU ESFERICA) G90G94G17G21G69G40 T11M6(FRESA DE TOPO DIAMETRO 16MM) G54G69G90S1500M3 G43G0G90Z50H11 G0Z5 #101=16(DIAMETRO DA FRESA) #102=60(ANGULO DA RAMPA RELACIONADO A FACE) #103=20.2(COMPRIMENTO DO CHANFRO RELACIONADO A FACE) #107=30(FINAL DO CHANFRO EM RELACAO AO EIXO "X") #108=10(VALOR DO AFASTAMENTO DE SEGURANCA EM "X") #114=0("0" FRESA DE TOPO RETO "1" FRESA DE TOPO ESFERICA) #115=0(SOMA PARA INCREMENTO DA #5) #116=60(NUMERO DE PASSES PARA INCREMENTO EM "Z") #118=0(ROTACAO DO CHANFRO) (NAO ALTERAR AS VARIAVEIS DAQUI EM DIANTE) G68X0Y0R#118 #101=#101/2 #112=[#101]*SIN[#102] (CALCULO P/ FRESA ESFERICA "Y") #113=[#112]*TAN[#102/2](CALCULO P/ FRESA ESFERICA "Z") #117=#101 IF[#114EQ0]THEN#112=0 IF[#114EQ0]THEN#113=0 IF[#114EQ1]THEN#117=0 #104=TAN[#102]*#103(Z TOTAL) #105=#104/#116(INCREMENTO EM Z) #106=-1*#103(INICIO DO CHANFRO EM RELACAO AO ZERO PECA "Y") WHILE[#115LT#104]DO1 #115=#115+#105 #109=#115/TAN[#102] #110=#106+#117+#109(INCREMENTO EM "Y") #111=[#107+#101]+#108(AFASTAMENTO DE SEGURANCA EM "X" E INICIO EM "Y") G90G0X#111Y-[#110+#112] G1Z-[#115+#113]F600 G1X-[#101+#108] G91G0Z5(RECUO EM "Z") G90G0X#111 G91G0Z-5(RETORNAR A POSICAO EM "Z") G90 END1 G69 G90G0Z50.0M5 M30
