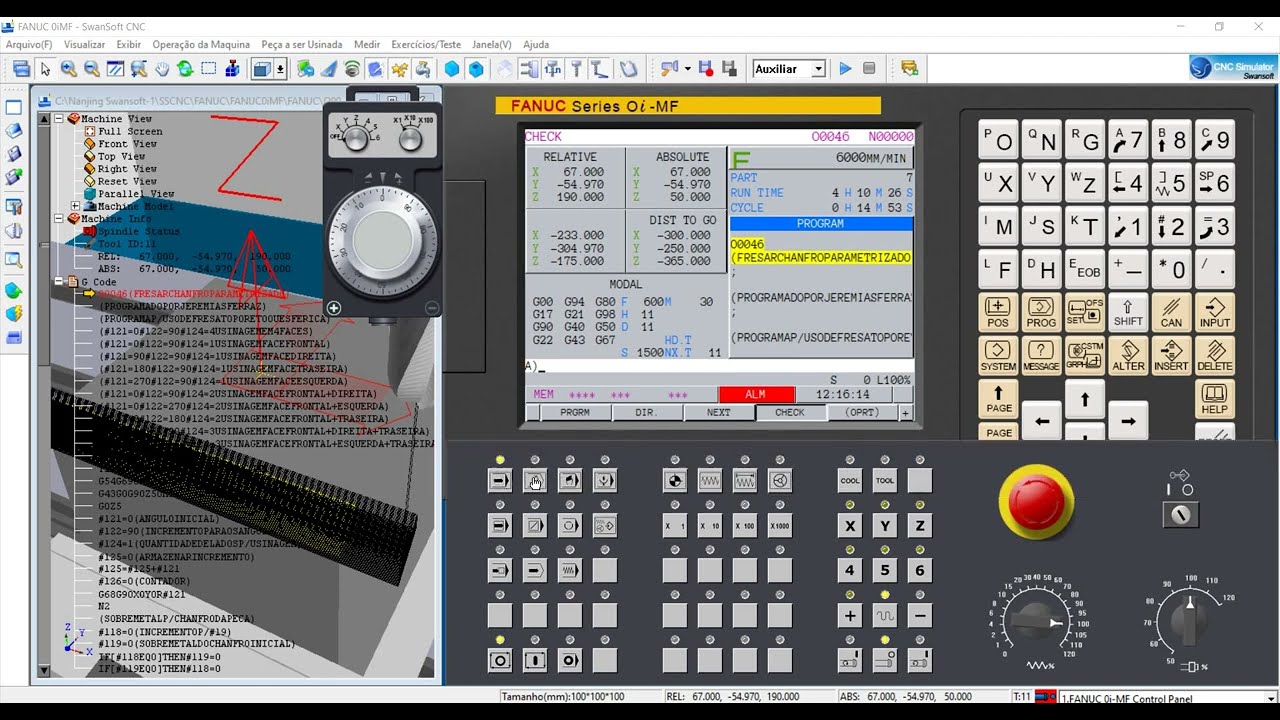

Programa CNC parametrizado: Fresar chanfros externo nos quatro lados de uma peça quadrada com qualquer medida com o uso da fresa de topo reto ou fresa de topo esférica. email: jeremias.ferraz@yahoo.com O0077(FRESAR CHANFRO EXTERNO PARAMETRIZADO) (PROGRAMADO POR JEREMIAS FERRAZ) G90G94G17G21G69G40 T11M6(FRESA DIAMETRO 20MM) G43G0G90H11Z50.0 G54S2500M3 #1=20(DIAMETRO DA FERRAMENTA) #2=30(ANGULO RELACIONADO A FACE) #3=20(COMPRIMENTO DO CHANFRO RELACIONADO A FACE EM "Y") #7=100(COMPRIMEMTO TOTAL EM "Y") #9=50(NUMERO DE PASSES P/ INCREMENTO EM "Z") #10=5(AFASTAMENTO DE SEGURANCA EM "X") #11=0(ROTACAO DO CHANFRO) #14=0("0" FRESA DE TOPO RETO "1" FRESA DE TOPO ESFERICA) (NAO ALTERAR AS VARIAVEIS DAQUI EM DIANTE) #8=#3*TAN[#2](ALTURA DO CHANFRO RELACIONADO A FACE EM "Z") #4=#8/#9 #1=#1/2 #6=[#7/2] #7=[#7/2]-#3 #12=[#1]*SIN[#2](CALCULO P/ FRESA ESFERICA "Y") #13=[#12]*TAN[#2/2](CALCULO P/ FRESA ESFERICA "Z") #17=#1 IF[#14EQ0]THEN#12=0 IF[#14EQ0]THEN#13=0 IF[#14EQ1]THEN#17=0 #5=#4/TAN[#2](Y ATUANTE) #15=#4(SOMA PARA INCREMENTO DA VARIAVEL 4) G68X0Y0R#11(ROTACAO DO SISTEMA DE COORDENADAS) G90G0X[#6+#1+#10]Y-[#7+#5+#17+#12] G0Z5.0 G1Z-[#4+#13]F800 WHILE[#4LE#8]DO1 G90G0X[#6+#1+#10]Y-[#7+#5+#17+#12]Z-[#4+#13]F800 G1X-[#6+#1+#10] G91G0Z5.0 G90G0X[#6+#1+#10] G91Z-5.0 G90 #4=#4+#15(REDEFINIR Z) #5=#4/TAN[#2](Y ATUANTE) END1 G69 G52X0Y0 G90G0Z100.0 M30
