آموزش CATIA – ویدیو 80 | تمرین Sketch باCoincidence، Tangency، Concentricity، Equal و Elongated Hole

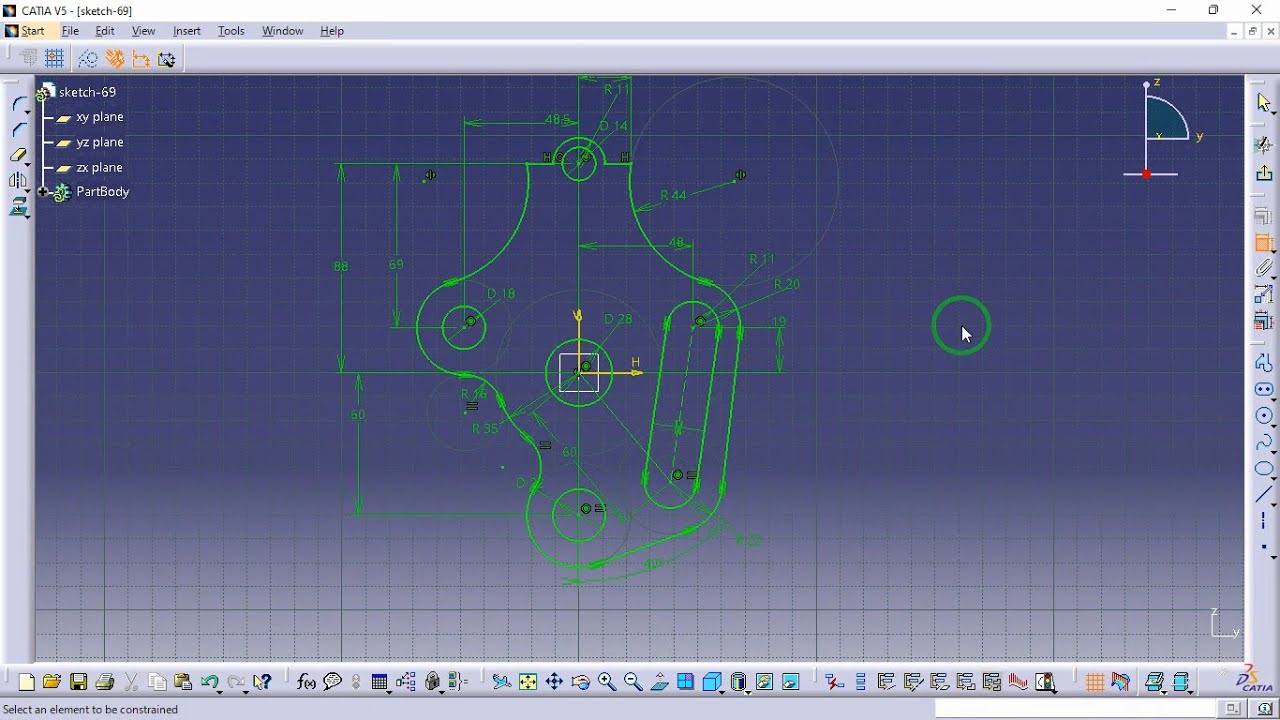

در ویدیو 80 از مجموعه آموزش Sketch در CATIA یک تمرین مهندسی کامل انجام می‌دهیم که در آن با چند قید مهم و یک دستور ترسیمی پرکاربرد کار می‌کنیم: Horizontal Constraint ،Coincidence Constraint ،Tangency Constraint ،Concentricity Constraint ،Equal Constraint ،Dimensional Constraint ،Elongated Hole این تمرین باعث می‌شود اسکچ‌های کاملاً پایدار، استاندارد و مناسب مدل‌سازی سه‌بعدی ایجاد کنید و کنترل کامل روی موقعیت، اندازه و شکل عناصر هندسی داشته باشید. 🔷 قیدها و دستورات استفاده‌شده در این تمرین 🔹 Horizontal Constraint (قید افقی) در این بخش یاد می‌گیرید: • خط‌ها را افقی کنید • جهت‌گیری اسکچ را کنترل کنید • هندسه را پایدارتر و قابل اعتمادتر کنید 🔹 Coincidence Constraint (قید هم‌مکانی) در این قسمت خواهید دید: • نقاط را دقیقاً روی هم یا روی خطوط قرار دهید • اتصال‌های هندسی را استاندارد کنید • از شکست هندسی جلوگیری کنید 🔹 Tangency Constraint (قید مماس بودن) • ایجاد اتصال نرم بین خط و کمان • کنترل کیفیت مسیر و پروفیل‌ها • کاربرد ضروری در منحنی‌های دقیق و مسیرهای صنعتی 🔹 Concentricity Constraint (قید هم‌مرکزی) • هم‌مرکز کردن دو دایره یا کمان • تضمین هم‌محوری کامل • کاربرد مهم در طراحی قطعات گرد و دقیق 🔹 Equal Constraint (قید برابر بودن) • برابر کردن طول خطوط یا شعاع کمان‌ها • ایجاد هندسه‌های پارامتریک • کنترل همزمان چند عنصر مشابه 🔹 Dimensional Constraint (قید ابعادی) • کنترل ابعاد، فاصله‌ها، قطرها و شعاع‌ها • رسیدن به وضعیت Fully Constrained • ساخت اسکچ پارامتریک و کاملاً استاندارد 🔹 Elongated Hole (ایجاد شیار کشیده) • رسم شیارهای کشیده با دقت بالا • تنظیم فاصله، شعاع و موقعیت شیار • کاربرد در قطعات صنعتی، ورق‌کاری و مکانیزم‌ها 🎯 نتیجه این تمرین در پایان ویدیو 80 مسلط می‌شوید بر: ✔ ترکیب چند قید اساسی در CATIA ✔ کنترل کامل هندسه و ایجاد اسکچ پایدار ✔ ساخت شیارهای دقیق با Elongated Hole ✔ آماده‌سازی اسکچ برای مدل‌سازی حرفه‌ای سه‌بعدی این تمرین برای مهندسین مکانیک، طراحان صنعتی و کاربران حرفه‌ای CATIA کاملاً ضروری است. #CATIA #آموزش_کتیا #Sketch #HorizontalConstraint #CoincidenceConstraint #Tangency #Concentricity #EqualConstraint #DimensionalConstraint #ElongatedHole #CATIATutorial #CATIASketch #CAD #MechanicalEngineering #طراحی_صنعتی #CADDesign #CATIALearning
