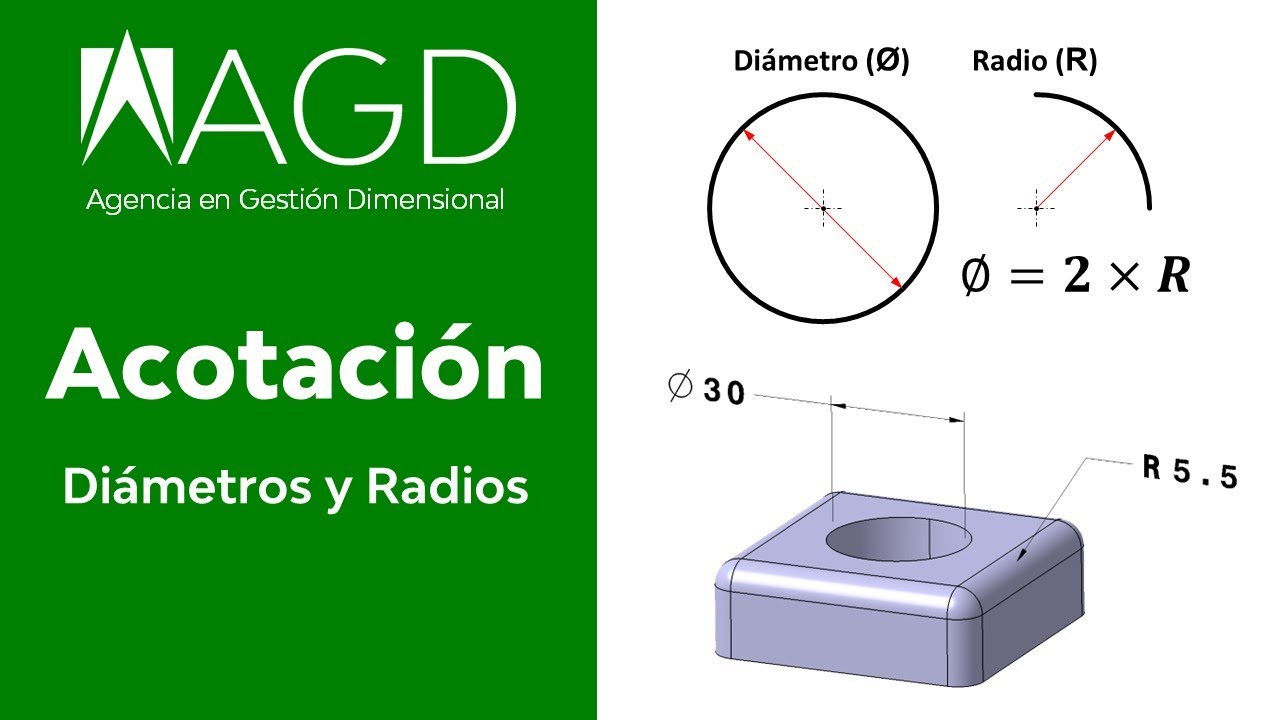

Acotado | Parte 3 | Acotación de Diámetros y Radios

¿Radio o diámetro? 🤔 En este primer video de 2026 revisamos cuándo acotar con diámetro y cuándo con radio, y cómo hacerlo de forma clara y alineada con las normas ASME Y14.5 e ISO 129-1. A partir de ejemplos reales de dibujo técnico, vemos el tema desde dos perspectivas: • La geométrica (radio y diámetro como parámetros equivalentes para describir un arco o circunferencia). • La de diseño mecánico (forma, tamaño, función, fabricación, ensamble e inspección), donde elegir entre ⌀ y R deja de ser un tema “solo geométrico”. En el video encontrarás: ⭐ La relación geométrica entre radio y diámetro y su interpretación en ingeniería. ⭐ La regla práctica de ISO 129-1: cuándo acotar como diámetro y cuándo como radio (umbral de 180°). ⭐ Criterios de selección de vistas según ASME Y14.5 / Y14.3 para acotar agujeros y elementos cilíndricos. ⭐ Ejemplos de acotado de diámetros en vistas superior, lateral y de sección, evitando saturar una sola vista. ⭐ Uso de vistas de sección para separar elementos externos (pines) e internos (barrenos). ⭐ Reglas prácticas para acotar radios: centro relevante / no relevante, cota interna vs externa y radios grandes. ⏱ Contenido del video 01:35 El Radio y Diámetro desde la perspectiva geométrica 03:54 ¿Cuándo acotar diámetro y cuando radio? 04:27 Criterio ISO para acotado de diámetros 06:55 Técnicas de acotación de diámetros 09:10 "Criterio de la vista" para acotación del diámetro 11:04 Criterio de tolerado según el tipo de elemento 14:05 Acotado rectangular tabulado 15:17 Acotado de radios sin definir su centro 16:47 Acotación de radios y su centro Videos relacionados: Si este tema te ayudó a aclarar cómo acotar diámetros y radios en tus dibujos: 👍 Dale like 💬 Déjame tus dudas o casos especiales en los comentarios 📤 Compártelo con colegas que trabajen con dibujo técnico, GD&T o documentación ASME/ISO Y si quieres profundizar en creación y actualización de documentación técnica basada en normas ASME e ISO, mantente al pendiente de nuestra agenda de cursos de enero–febrero en nuestras redes sociales. #DibujoTécnico #Acotado #RadiosYDiámetros #ASMEY145 #ISO129 #GDandT #IngenieríaMecánica #DocumentaciónTécnica #CATIAV5 #ToleranciasGeométricas #AGD
