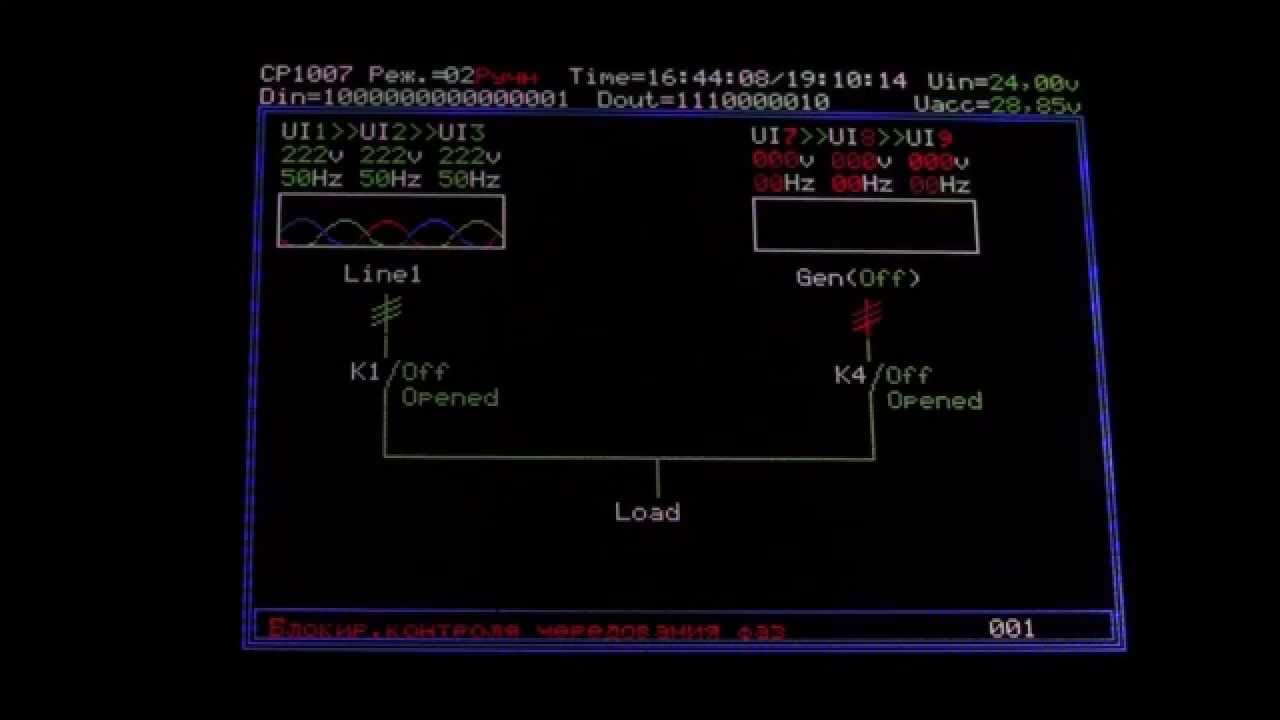

Схема АВР. Три ввода, с дизель генератором. Контроллер CP1007. Режим 4.

Основное отличие этого режима – работа со схемам на три ввода, один из которых от автономного генератора, с приоритетом и без на контакторах или моторизированных автоматических выключателях. Логика работы Блока АВР. Когда с какого либо из вводов напряжение снято, его символ трёхфазной линии отображается красным цветом. После появления на этом вводе нормальных уровней напряжения, начинается отсчет задержки возврата, задаваемой через меню, до признания этого ввода качественным. Когда задержка отсчитана, символ ввода становится зелёным, и появляется возможность подключения к этом вводу нагрузки. Если напряжение на вводе пропадает, или выходит за пределы нормы, начинается отсчёт задержки переключения, также задаваемой в меню. Когда задержка отсчитана, ввод признаётся некачественным, и контроллер будет принимать решение об отключении нагрузки от этого ввода. Если оба ввода признаны качественными, то выбор между ними происходит на основании установленного в меню приоритета. Либо нагрузка подключается к первому вводу, либо ко второму, либо остаётся на прежнем вводе, если приоритета нет. Если оба ввода признаны некачественными, происходит отсчет задержки запуска генератора, после этого производится запуск генератора, для этого контроллер замыкает реле К9. После запуска генератора и появления на вводе от генератора напряжений, начинается отсчет задержки выхода генератора на режим. После которой к нему подключается нагрузка. При восстановлении какого-либо из основных вводов, начинается отсчёт задержки возврата, после чего нагрузка переключается на восстановившийся ввод. После отсчета задержки останова генератора, контакты реле К9 размыкаются и генератор останавливается. Реле К9 имеет нормально замкнутые контакты. Поэтому запуск генератора возможен даже если по какой-то причине вышел из строя аккумулятор контроллера и контроллер обесточен. Когда появится питание от генератора, контроллер продолжит работать правильно.
